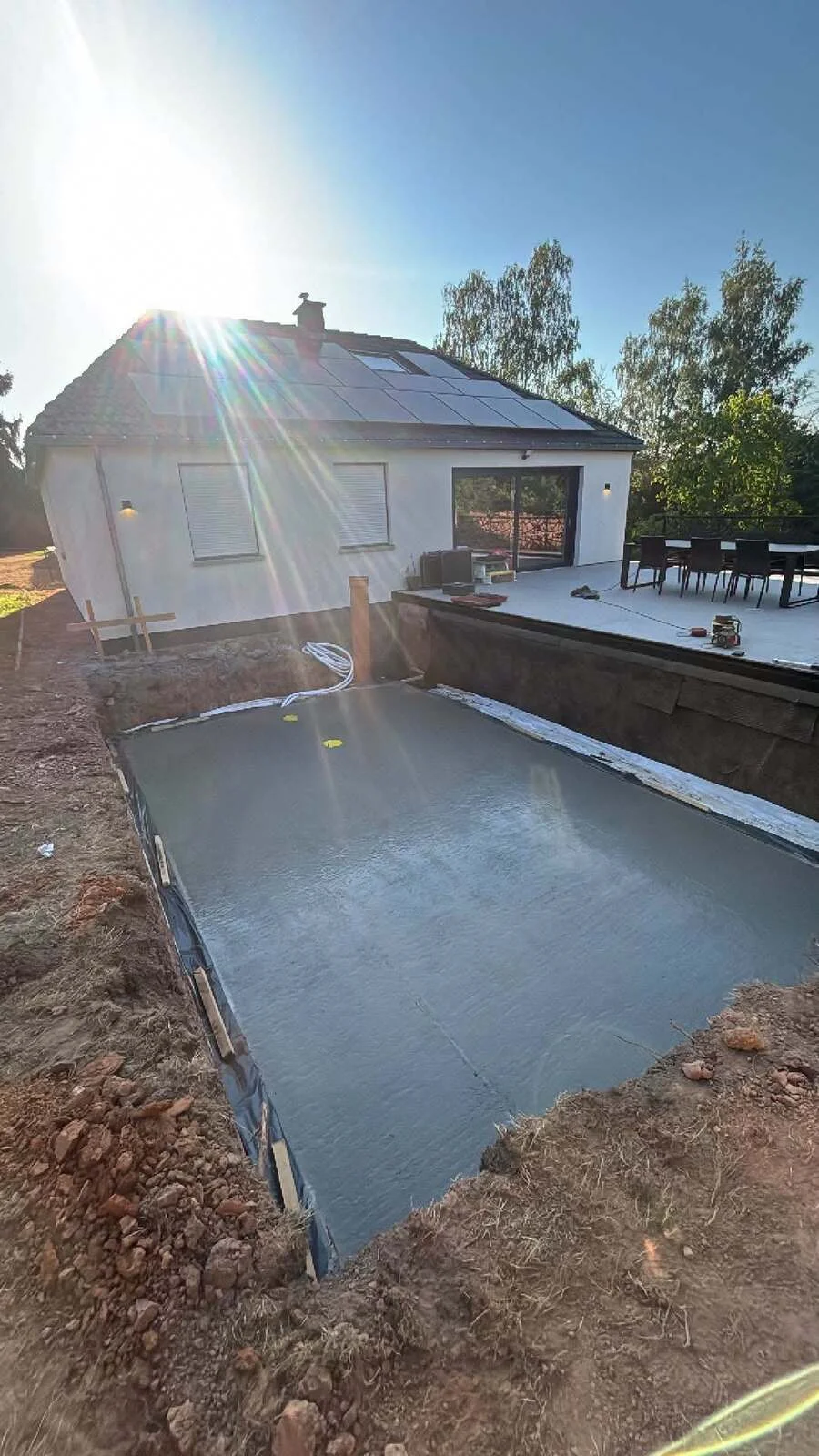

Radier et ferraillage d’une piscine Stepoc : principes structurels et contrôles

Le rôle structurel du radier

Le radier ne sert pas uniquement à obtenir un fond plat. Il reçoit le poids de l’eau, transmet les efforts au sol et travaille avec les murs. Selon le projet, il doit aussi participer à la résistance lorsque le bassin est vide et que les poussées extérieures dominent. La continuité entre dalle et parois est donc une question structurelle, pas un détail de chantier.

La rigidité recherchée dépend des dimensions du bassin, de la qualité du sol, de la profondeur, des charges voisines et de la présence d’eau extérieure. Une grande plage, un mur de soutènement proche ou un terrain remblayé peuvent modifier le contexte. C’est pourquoi une valeur d’épaisseur ou un treillis « habituel » ne doit jamais être présenté comme une prescription universelle.

Fond de fouille, couche de forme et support

Avant le ferraillage, le fond de fouille doit être stable, homogène et à la bonne cote. Une zone détrempée, remuée par les engins ou surcreusée ne se corrige pas en la remplissant de terre meuble. Selon le terrain, une couche de forme compactée, un géotextile ou un béton de propreté peuvent être prévus pour créer un support propre et régulier.

Le point important est la continuité du support. Un bassin qui repose pour moitié sur un sol ferme et pour moitié sur un ancien remblai peut être plus sensible aux tassements différentiels. Lorsque le terrain est incertain, l’étude de sol apporte des informations que le calcul de stabilité peut utiliser.

Armatures : position, nappes et recouvrements

Les armatures doivent être celles du plan de stabilité. Le nombre de nappes, les diamètres, les espacements et les renforts ne se choisissent pas à partir d’une photo de chantier. Les aciers doivent ensuite être maintenus à la cote prévue à l’aide de cales ou distanciers adaptés afin de conserver l’enrobage et la géométrie calculée.

Les recouvrements et ancrages sont eux aussi définis par le plan et les règles applicables. Béton de la Lomme donne des principes de mise en œuvre et rappelle que le ferraillage est spécifique à chaque cas. Le chantier doit donc traduire un plan précis plutôt que transformer une recommandation générale en plan d’exécution.

Liaison radier / murs et attentes verticales

Les attentes assurent la continuité avec les armatures des murs. Leur position doit correspondre à la géométrie des blocs et au plan d’armatures. Une attente coulée au mauvais endroit est difficile à corriger proprement après prise du béton et peut perturber le montage du premier lit.

La liaison au pied du mur est également un point de géométrie : le radier doit permettre une première rangée parfaitement réglée. Lorsque la méthode de mise en œuvre choisie prévoit des plots ou un bétonnage combiné dalle-murs, il faut suivre les prescriptions Stepoc correspondantes et les adapter au plan structurel.

Réservations et réseaux avant coulage

Les éléments qui traversent le radier doivent être décidés avant le béton : bonde éventuelle, gaines, canalisations ou réservations. Plus on enferme de raccords sous la dalle, moins ils seront accessibles en cas de problème. La conception doit donc limiter ce qui doit réellement passer sous le bassin.

Chaque circuit qui sera rendu inaccessible mérite un test avant coulage ou avant fermeture. Les photos avec repères et mesures deviennent ensuite un plan de recollement très utile.

Bétonnage, vibration, planéité et cure

Le béton doit correspondre à la prescription de résistance et d’exposition. Béton de la Lomme cite notamment C25/30 comme qualité minimum dans ses exemples pour une semelle de fondation de piscine, mais cette valeur reste une indication fabricant à replacer dans le calcul du projet. La fluidité, la granulométrie et la méthode de pompage doivent être compatibles avec la mise en place.

Pendant le coulage, les aciers ne doivent pas être écrasés au fond ni déplacés. La vibration doit homogénéiser le béton sans provoquer de ségrégation. Le niveau et l’état de surface sont contrôlés avant la prise, puis la cure limite un dessèchement trop rapide. Les conditions de chaleur, vent, pluie ou gel peuvent nécessiter des protections spécifiques.

Argile, remblais, nappe : pourquoi le contexte change le calcul

Un sol argileux peut évoluer avec sa teneur en eau ; un remblai peut continuer à se tasser ; une nappe peut exercer une pression extérieure lorsque le bassin est vide. Ces phénomènes ne conduisent pas automatiquement à une même solution, mais ils justifient de caractériser le terrain plutôt que de renforcer « au hasard ».

Le drainage peut réduire certaines accumulations d’eau, sans remplacer le dimensionnement structurel. De même, une piscine lourde n’est pas automatiquement protégée contre tous les effets d’une nappe. Vidanger complètement un bassin exige donc de vérifier la situation extérieure.

Contrôles avant que le béton ne cache tout

Le meilleur moment pour détecter une erreur de ferraillage est avant le béton. Contrôlez les dimensions, les niveaux, la position des nappes, l’enrobage, les attentes, les réservations et la stabilité des éléments qui pourraient bouger sous la pression du béton. Vérifiez aussi que le chantier est prêt à recevoir la livraison sans improviser la séquence.

Photographiez le radier sous plusieurs angles avec des repères de mesure. Ces photos ne remplacent pas un plan, mais elles documentent ce qui ne sera plus visible après coulage.

Erreurs fréquentes et réception du radier avant les murs

Les défauts les plus coûteux ne sont pas toujours spectaculaires. Une attente déplacée, une réservation oubliée, une nappe d’acier qui repose au fond après avoir été piétinée ou une cote de niveau incorrecte peuvent compliquer le montage sans provoquer d’alerte immédiate. La réception doit donc comparer ce qui a été exécuté au plan structurel et aux cotes du projet, pas uniquement vérifier que « le béton est beau ».

Après décoffrage, la planéité, l’état de surface, les rives et les zones de reprise sont examinés. Une fissure ne se diagnostique pas à partir de sa seule largeur sur une photo : sa cause, son évolution, son emplacement et le fonctionnement prévu de la structure comptent. Si un défaut structurel est suspecté, la décision de réparation appartient à la personne compétente qui a conçu ou contrôle l’ouvrage.

Avant de commencer le premier lit de Stepoc, les axes sont retracés et les dimensions finies recalculées. Ce contrôle intermédiaire est précieux : le mur peut encore être implanté correctement si une petite différence géométrique est identifiée à temps, alors qu’une erreur cachée par plusieurs rangées devient beaucoup plus difficile à corriger.

Sources et références techniques

Les références ci-dessous ont servi à vérifier les points sensibles de ce dossier. Une notice fabricant, un texte réglementaire ou une étude propre au chantier reste prioritaire lorsqu’il s’agit d’une valeur d’exécution.

• Béton de la Lomme — informations techniquesLe fabricant précise notamment qu’il n’existe pas de plan d’armatures type.betondelalomme.be/fr/nos-produits/blocs-de-coffrage-stepoclomme/informations-techniques/
• Béton de la Lomme — murs armés étape par étapePrincipes de pose des armatures, treillis et attentes.betondelalomme.be/fr/nos-produits/blocs-de-coffrage-stepoclomme/mise-en-oeuvre/murs-armes-etape-par-etape/
• Béton de la Lomme — bétonnageRecommandations de mise en place du béton.betondelalomme.be/fr/nos-produits/blocs-de-coffrage-stepoclomme/mise-en-oeuvre/betonnage/
