Pièces à sceller et hydraulique d’une piscine : implantation, débits et réseau

Quelles sont les pièces à sceller ?

Les pièces à sceller sont les interfaces entre la structure et l’eau : skimmers, refoulements, traversées de paroi, prise balai éventuelle, bonde ou aspiration selon la conception, projecteurs et certains dispositifs de niveau. Elles sont fixées dans le gros œuvre avant la finition.

Leur référence dépend du revêtement. Les brides, joints et visseries conçus pour liner ou membrane assurent l’étanchéité au droit de la pièce. Utiliser une pièce inadaptée ou décider son remplacement après bétonnage peut imposer des reprises difficiles.

Skimmers : niveau d’eau, vent et débit

Le skimmer prélève l’eau de surface, là où flottent une grande partie des pollutions. Sa hauteur définit en partie la ligne d’eau et doit être coordonnée avec les margelles, le volet et les niveaux finis. Les skimmers dits miroir permettent une ligne d’eau plus haute mais demandent des détails de construction spécifiques.

Le nombre de skimmers dépend du débit admissible par modèle, de la géométrie du bassin et du débit total de filtration. Le vent dominant peut aider à choisir leur position, mais il ne remplace pas le calcul ni l’examen du brassage.

Refoulements : créer une circulation utile

Les refoulements réinjectent l’eau filtrée dans le bassin. Leur orientation cherche à éviter les zones mortes et à favoriser la circulation vers les reprises d’eau. Une piscine avec plage, escalier ou banquette peut nécessiter une réflexion différente d’un rectangle simple.

Le débit est réparti entre les buses en fonction de leur capacité et du réseau. Ajouter beaucoup de buses ne garantit pas une meilleure hydraulique si les conduites créent des pertes de charge excessives ou si la pompe ne peut pas fournir le débit correspondant.

Bonde, prise balai et aspirations : utilité et sécurité

Une bonde de fond n’est pas obligatoire dans tous les concepts hydrauliques et son rôle doit être défini : circulation, vidange partielle ou point bas technique. Toute aspiration immergée doit être conçue avec une attention particulière à la sécurité et aux normes applicables au système choisi.

La prise balai peut être utile pour certains appareils ou interventions, mais beaucoup de robots modernes sont indépendants de l’aspiration. Chaque traversée supplémentaire est un point à intégrer et à rendre étanche ; elle doit donc avoir une fonction réelle.

Débit, vitesse et pertes de charge

Le débit nécessaire dépend du volume, du temps de renouvellement recherché, des équipements et des recommandations fabricant. Une fois le débit défini, les diamètres de tuyauterie sont choisis pour maintenir des vitesses et pertes de charge compatibles avec la pompe et le fonctionnement silencieux.

Les longueurs, coudes, tés, vannes, filtre, chauffage et traitement ajoutent chacun une résistance. La courbe de la pompe doit être lue au point de fonctionnement réel, pas uniquement à son débit maximal annoncé sans pression. C’est la rencontre entre la courbe pompe et le réseau qui détermine le débit effectif.

Architecture des lignes et collecteurs

Des lignes séparées jusqu’au local permettent d’équilibrer et d’isoler plus facilement chaque fonction. Les collecteurs et vannes sont étiquetés. Les raccords sont placés autant que possible dans des zones accessibles plutôt que multipliés sous les terrasses.

Le local technique doit être pensé pour l’entretien : espace devant le filtre, démontage de la pompe, accès aux cellules ou sondes, évacuation des eaux de lavage et possibilité d’identifier rapidement chaque circuit.

Collage, support et tests avant remblaiement

Les canalisations PVC pression sont coupées proprement, chanfreinées, dégraissées ou préparées selon la colle et assemblées sans contrainte. Elles sont soutenues de manière à ne pas transmettre leur poids aux pièces à sceller. Les mouvements du remblai ne doivent pas tirer sur les raccords.

Avant de fermer les fouilles, les circuits sont testés selon une procédure adaptée au matériel et à la pression admissible. Un test documenté avant remblaiement permet de distinguer un problème de pose initial d’un dommage survenu ensuite.

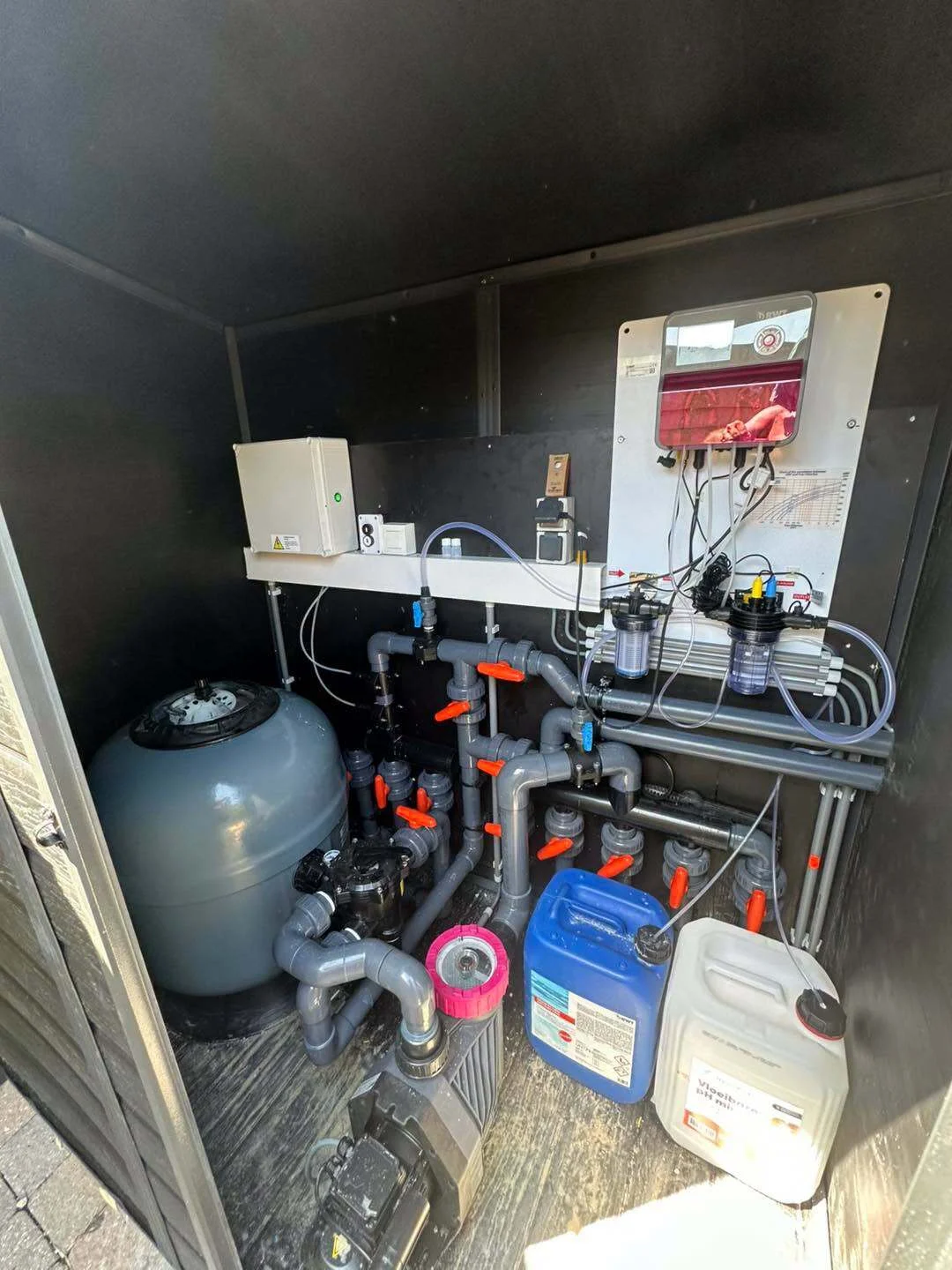

Local technique : accessibilité et maintenance

Un local trop petit peut rendre chaque intervention pénible. Il faut prévoir la hauteur et le dégagement pour ouvrir le filtre, démonter la pompe, remplacer une sonde et accéder aux vannes. Les équipements électriques doivent respecter les règles belges applicables et être séparés des risques d’eau selon la conception.

Les conduites sont étiquetées, les sens de circulation clairs et les éléments consommables accessibles. Cette qualité d’organisation ne se voit pas depuis la piscine, mais elle réduit fortement le temps de diagnostic pendant les années d’exploitation.

Équilibrage, mise en service et diagnostic du réseau

Lors de la mise en service, chaque ligne est identifiée et les vannes sont réglées pour obtenir une circulation cohérente. Une aspiration très courte peut prendre la majorité du débit tandis qu’une ligne longue reste sous-alimentée. Des collecteurs accessibles permettent de corriger cet équilibre et de diagnostiquer plus facilement une obstruction ou une prise d’air.

La pression lue sur le filtre, le comportement de la pompe, le débit mesuré lorsqu’un équipement le permet et le bruit du réseau donnent des indices. Une pompe qui cavite, une vanne à moitié fermée ou un filtre encrassé modifient le point de fonctionnement. Le diagnostic doit considérer tout le circuit plutôt que remplacer automatiquement la pompe par un modèle plus puissant.

Une référence de mise en service est utile : position normale des vannes, pression du filtre propre, vitesse de pompe, température et réglages des équipements. Ces valeurs permettent ensuite de détecter une dérive. Elles doivent être archivées avec le schéma du local et le plan des canalisations.
