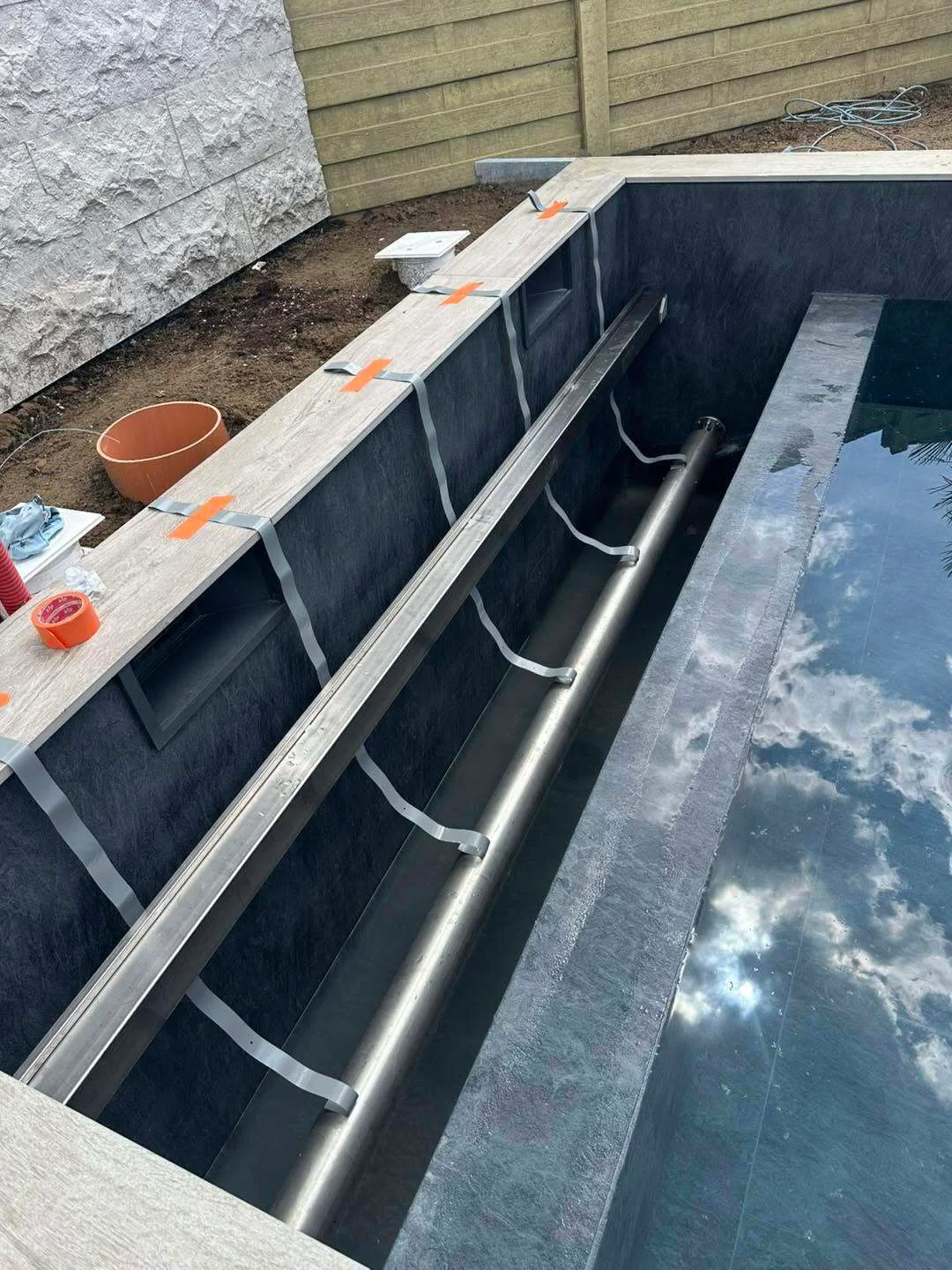

Coffre et caisson d’un volet immergé : dimensions, plage et accès

Les décisions à prendre avant le gros œuvre : le chapitre qui évite le plus d’erreurs

Le meilleur moment pour décider d’un volet immergé est avant le terrassement final et, au plus tard, avant de figer les dimensions intérieures du bassin. Il faut connaître la largeur utile, la longueur à couvrir, la position de l’escalier, la profondeur de la plage, le niveau d’eau, l’épaisseur du revêtement, la présence d’une cloison et la zone réservée au rouleau. Modifier l’un de ces paramètres après coulage peut réduire le jeu disponible ou créer une interférence. Un projet bien conçu ne consiste donc pas à réserver approximativement un mètre et à espérer que le volet y rentre.

La structure doit également prévoir les points de reprise des supports, les éventuels inserts, les passages de câbles et l’accès au mécanisme. Si une plage immergée recouvre le rouleau, sa structure porteuse doit être conçue pour la charge des utilisateurs tout en laissant le volume nécessaire au tablier. Si le moteur est en fosse sèche ou dans un local adjacent, il faut intégrer cette réservation, sa ventilation éventuelle, son étanchéité par rapport au bassin et un accès sans démontage destructif des finitions. Les pièces métalliques ne doivent pas être improvisées au moment de la pose.

Enfin, la conception hydraulique doit être coordonnée avec le coffre. Une zone d’eau enfermée derrière une cloison sans renouvellement suffisant peut accumuler des dépôts ou présenter une qualité d’eau différente du bassin. Les refoulements, aspirations et ouvertures de circulation sont donc positionnés en fonction du système retenu. Avant de couler, un plan de synthèse réunissant structure, volet, hydraulique, revêtement et électricité vaut beaucoup plus qu’une série de plans séparés dont les détails se contredisent.

Dimensionner le coffre : penser au rouleau plein et à la maintenance, pas seulement à l’axe

Lorsque le volet est ouvert, plusieurs dizaines de mètres carrés de lames s’enroulent autour de l’axe. Le diamètre du rouleau augmente avec la longueur du bassin, l’épaisseur et le profil des lames, la manière dont elles s’empilent et la tension du tablier. C’est ce diamètre maximal qui doit tenir dans le coffre avec un jeu de fonctionnement, pas le diamètre de l’axe vide. Une piscine plus longue demande généralement un volume d’enroulement plus important. Toute valeur de profondeur ou de largeur de coffre doit donc être liée au modèle exact et au plan du fabricant.

La position de l’axe dans le coffre influence le trajet des lames. S’il est trop haut, le rouleau plein peut toucher la plage ou la cloison. S’il est trop bas, le tablier peut devoir prendre un angle défavorable pour rejoindre la surface. Le fabricant définit une zone d’implantation qui tient compte de la mécanique et de la ligne d’eau. La structure autour de l’axe doit respecter ces cotes tout en permettant la dépose de certaines pièces. Une réservation théoriquement suffisante peut devenir inutilisable si un revêtement, un habillage ou une poutre réduit l’ouverture finale.

Le coffre doit enfin rester nettoyable. Les feuilles qui passent sous la couverture, les poussières et les précipités peuvent se déposer autour du rouleau. Une plage démontable, un caillebotis ou une trappe doit permettre de voir et aspirer la zone. Une conception où la seule manière d’accéder à l’axe consiste à casser une pierre ou à découper une finition est une mauvaise conception, même si elle est esthétiquement parfaite le jour de la réception.

Coffre derrière cloison : une séparation discrète qui exige une circulation d’eau maîtrisée

Dans une configuration classique, le rouleau est placé dans un compartiment en bout de bassin et séparé de la zone de baignade par une cloison. Le tablier sort par une ouverture située à proximité de la ligne d’eau. Cette cloison peut être structurale ou constituée d’un système prévu par le fabricant. Elle doit résister aux sollicitations prévues, rester compatible avec le revêtement et offrir un passage régulier aux lames. Le haut de la séparation ne doit ni pincer le tablier ni créer un point de frottement lorsque l’eau bouge ou que les lames se décalent légèrement.

La qualité de l’eau derrière la cloison est un point important. Le compartiment contient la même eau que le bassin mais n’est pas nécessairement balayé par le même courant. Si l’eau y stagne, les dépôts et biofilms peuvent s’installer plus facilement. Les plans hydrauliques prévoient donc des ouvertures, aspirations ou refoulements adaptés au principe retenu. Il ne faut pas transformer le coffre en cul-de-sac hydraulique. Cette circulation doit toutefois éviter de pousser le tablier contre une paroi ou de créer des turbulences gênant l’enroulement.

La cloison a aussi une incidence sur la longueur utile du bassin. Selon sa position, elle peut réduire la zone de nage ou être intégrée derrière une plage. Le projet doit préciser ce qui est mesuré : longueur d’eau visible, longueur de nage jusqu’à la cloison, longueur structurelle totale ou longueur couverte par le volet. Ces distinctions évitent les mauvaises surprises lorsqu’un bassin annoncé à dix mètres ne laisse finalement que neuf mètres et quelques de nage libre.

Volet sous plage immergée : l’intégration la plus élégante demande une conception très rigoureuse

Placer le rouleau sous une plage immergée permet de combiner deux fonctions recherchées : une zone d’assise ou d’accès au bassin et la dissimulation du volet. Le tablier s’enroule sous la plage puis rejoint la surface par une fente ou un passage prévu dans la structure. Cette solution peut donner un résultat extrêmement propre, mais elle concentre les contraintes. La plage doit être assez haute pour laisser le rouleau se développer, assez solide pour supporter les charges d’usage et suffisamment démontable ou ouverte pour permettre l’accès au mécanisme.

La profondeur d’eau sur la plage est une décision d’usage qui influence le projet. Une plage très peu profonde est agréable pour s’allonger mais rapproche sa sous-face de la ligne d’eau, donc réduit le volume disponible pour le rouleau. Une plage plus profonde libère davantage de hauteur mais change l’expérience de baignade et la géométrie de l’escalier. Il n’existe pas une cote universelle optimale. Le bon compromis résulte du diamètre d’enroulement, de la structure porteuse, du revêtement, du niveau d’eau et de l’usage attendu de la plage.

La finition supérieure doit également être pensée avec le nettoyage et la maintenance. Une grande dalle lourde peut être esthétique mais compliquer toute intervention si elle doit être soulevée au-dessus de l’eau. Un système modulaire, des supports adaptés ou un accès latéral peuvent être préférables. Le concepteur doit imaginer le scénario réel : remplacer une sangle, sortir une lame, accéder au moteur, aspirer le coffre. Si ces opérations nécessitent trois personnes et un palan improvisé, l’intégration est probablement trop ambitieuse pour un entretien normal.

Accès de maintenance : ce qui paraît inutile le premier jour devient essentiel quelques années plus tard

Un volet automatique contient des pièces d’usure et des organes qui peuvent nécessiter un réglage ou un remplacement : attaches du tablier, bouchons de lames, sangles, roulements, supports, moteur, capteurs, câbles ou boîtier de commande. Le système est conçu pour durer, mais aucune mécanique n’est éternelle. L’accès doit donc faire partie du cahier des charges. Il faut savoir quelles pièces se déposent depuis le bassin, lesquelles nécessitent un accès latéral et comment le moteur peut être extrait sans démonter une partie irréversible de la terrasse.

L’accessibilité ne signifie pas laisser une grosse trappe visible. Elle peut être intégrée dans la plage ou derrière une finition, à condition que cette finition soit réellement démontable. Les fixations inox doivent rester atteignables, les dalles ne doivent pas être collées sur les pièces à déposer et les câbles doivent conserver une longueur ou un cheminement compatible avec l’intervention. Les trappes doivent aussi être sûres : une pièce amovible lourde ou instable au bord de l’eau crée son propre risque.

Il est utile de photographier le coffre avant fermeture des habillages et d’archiver le plan de montage. Dans dix ans, l’installateur qui intervient ne sera peut-être pas la personne qui a construit le bassin. Savoir où passent les câbles, quelles vis libèrent la poutre et quelle référence de moteur est installée réduit fortement le temps de diagnostic. Un dossier de chantier bien documenté est donc une composante de la maintenabilité au même titre qu’une bonne trappe d’accès.

Hydraulique du coffre : éviter l’eau morte, les dépôts et les zones difficiles à traiter

Le coffre immergé doit faire partie du schéma hydraulique. Une simple ouverture vers le bassin ne garantit pas toujours un renouvellement suffisant, surtout si la cloison descend presque jusqu’au fond et si le rouleau occupe une grande partie du volume. Les débris peuvent s’accumuler derrière l’axe et les parois peuvent recevoir un biofilm. Selon le système, des ouvertures basses, un refoulement ou une aspiration spécifique peuvent être prévus. Le dimensionnement doit conserver un fonctionnement sûr pour les baigneurs et ne pas créer d’aspiration dangereuse accessible.

La position des jets est importante. Un refoulement dirigé directement vers le rouleau peut soulever ou déplacer les lames lors de l’enroulement. Un débit trop faible ne balaie rien. Le but est une circulation douce qui homogénéise la température et le désinfectant. Lorsque la plage couvre entièrement le coffre, la lumière y est faible : cela limite certaines algues mais ne supprime pas les dépôts organiques. L’entretien mécanique reste nécessaire.

Lors de la mise en service, comparer les mesures d’eau dans le bassin et dans le coffre peut être instructif si l’on suspecte un problème. Une odeur différente, des dépôts gluants ou une coloration sur les pièces inox sont des signaux à investiguer. Le traitement global ne peut être considéré comme correct si une zone technique remplie d’eau reste durablement mal brassée.

Bassin Stepoc et volet immergé : coordonner ferraillage, réservations et finitions

Les blocs de coffrage de type Stepoc permettent de réaliser une structure en béton armé avec une géométrie précise, ce qui convient bien à un bassin rectangulaire équipé d’un volet. Mais le bloc ne définit pas à lui seul le détail de la réservation. Les supports de l’axe, la cloison et la plage doivent être repris dans le plan de structure. Les armatures autour d’une réservation ou d’un percement ne doivent pas être coupées après coup sans validation. Le ferraillage est conçu en tenant compte des ouvertures et charges réelles.

Le niveau de la dernière rangée, l’arase et les cotes du radier influencent la hauteur disponible dans le coffre. Si une plage est prévue, sa sous-face et ses appuis doivent être positionnés précisément. Les tolérances de montage du volet s’ajoutent aux épaisseurs d’enduit et de membrane. Il est donc utile de reporter sur le plan Stepoc les cotes finies du fabricant plutôt que d’essayer de convertir mentalement au chantier.

La séquence de travaux doit également être organisée. Certaines pièces inox sont scellées ou ancrées avant le revêtement, d’autres après. Les canalisations destinées au coffre sont posées avant remblai. Le câble moteur ou les gaines de commande sont protégés et repérés. Un contrôle des dimensions intérieures avant remplissage des blocs permet de corriger plus facilement un décalage qu’après coulage.

Liner ou membrane armée autour du coffre : soigner les arêtes, profils et pièces à sceller

Le volet immergé ajoute des angles, traversées et zones de fixation au revêtement intérieur. Une membrane PVC armée est souvent appréciée sur les géométries complexes parce qu’elle peut être découpée et soudée sur place autour de la plage, de la cloison ou des supports. Un liner sur mesure reste possible si le système est prévu pour cette configuration et si les cotes sont fiables. Dans les deux cas, les arêtes du gros œuvre doivent être préparées pour ne pas blesser le PVC et les pièces métalliques doivent recevoir les joints ou protections prévus.

Les supports de l’axe peuvent traverser ou s’appuyer sur des zones étanchées. Il faut définir la séquence de montage : certaines pièces sont posées avant le revêtement, d’autres viennent le pincer avec une bride. Percer une membrane finie au hasard pour ajouter un support est à proscrire. Les plans du volet et du revêtement doivent donc être étudiés ensemble. Les soudures proches du coffre doivent rester inspectables avant de masquer la zone par une plage.

Le nettoyage est également lié à la finition. Une texture antidérapante sous une plage peut retenir plus facilement les dépôts, tandis qu’une surface très lisse peut être plus simple à aspirer. La partie invisible mérite la même qualité de pose que le bassin visible : une fuite dans le coffre peut être plus difficile à localiser et une arête mal finie peut endommager plusieurs lames au fil des cycles.

Réception et premiers cycles : vérifier le comportement avant de considérer le chantier terminé

La réception commence avec un coffre propre et un niveau d’eau correct. Avant le premier cycle complet, on vérifie qu’aucun outil, gravier ou morceau de protection ne se trouve sur le trajet. Le tablier est déroulé lentement sous surveillance. On observe les deux rives, le passage à la cloison et la position d’arrivée. Les verrouillages sont testés. Le volet est ensuite ouvert pour contrôler l’enroulement et confirmer qu’il ne touche ni la plage ni le fond du coffre.

Plusieurs cycles permettent de stabiliser le tablier et de vérifier les fins de course. Les lames peuvent avoir besoin de se positionner après la première mise à l’eau, mais un décalage persistant doit être corrigé. Le fonctionnement sous filtration est observé afin de détecter une turbulence excessive. Le niveau d’eau est testé dans sa plage normale. Si la piscine dispose d’une régulation de niveau, son arrêt et son trop-plein sont vérifiés.

L’utilisateur reçoit ensuite une démonstration. Il doit savoir ouvrir, fermer, verrouiller, réagir à un obstacle, nettoyer la surface et mettre le système hors tension en cas d’intervention. Les limites d’usage par vent ou gel sont expliquées. Les documents de conformité et garanties sont remis. Un équipement automatique n’est réellement livré que lorsque son propriétaire comprend comment l’utiliser sans abîmer la mécanique ni neutraliser la sécurité.
